sejarah motherboard


Sejarah dan Perkembangan Motherboard


Motherboard pertama kali dibuat pada tahun 1977, oleh Apple untuk Apple II-nya. Sebagai informasi, dulu komponen-komponen komputer seperti CPU dan memori ditempatkan di satu kartu tersendiri, dan dihubungkan dengan kabel-kabel. Tampilannya sangat ruwet.

Karena sangat repot menghubungkan satu komponen PC dengan komponen lainnya, para pengembang produk komputer punya ide untuk membuat satu tempat khusus untuk menampung berbagai periferal komputer. Terciptalah suatu papan lebar yang berisi beragam slot sebagai tempat menyolokkan komponen-komponen PC. Papan itu dinamai motherboard/mainboard.
Pada pengembangan awal dari motherboard adalah perusahaan Micronics, Mylex, AMI, Huppauge, Orchid Technology, Elitegroup, dan DFI. Selain itu, masih ada beberapa produsen moherboard lain dari Taiwan. Antara tahun 1980 sampai 1990, penggabungan beberapa fungsi periferal ke dalammoterboard mendorong pencitraan motherboard ke

dalam bentuk yang makin ekonomis. Integrasi pertama yang dilakukan adalah dengan menggabungkan slot kibor, mouse, dan floopy drive, serta port serial dan port paralel ke dalam motherboard. Jika Anda perhatikan, hingga saat ini standar bentuk dari motherboard pun masih berubah-ubah. Standar awal yang pertama kali digunakan digunakan adalah PC/XT, dan dipakai IBM. Setelah itu, muncul lagi AT (Advance Technology). Setelah AT, muncul standar baru yang hingga kini masih digunakan, yaitu ATX (Advance Technology Extension). Standar ATX lalu dimodifikasi menjadi Mini ATX dan Micro ATX.
Saat ini, Intel juga mengeluarkan standar BTX (Balanced Technology Extension). Sayangnya, pasar belum tertarik untuk menggunakannya. Produsen komputer VIA juga mengeluarkan standar yang dipakainya sendiri, yaitu mini ITX. Perubahan dalam desain dan teknologi motherboard terus berkembang. Di awal tahun 2000-an,

pengintegrasian diperluas. Motherboard kini dilengkapi fitur sound dan VGA yang langsung menempel di badannya, istilah lainnya onboard. Fitur lainnya yang kini bisa didapat dari beberapa motherboard berupa konektivitas USB, FireWire, dan LAN.






Ada beberapa jenis motherboard yang dijual dipasaran diantaranya asuatek, aopen, asus dan lain-lain, Anda dapat mepelajari motherboard tersebut diatas dengan membuka situs gigabyte (http:–tw.giga-byte.com), Abit (http:–www.abit-usa.com), Aopen (http:–english.aopen.com.tw) dan Austek (http:–usa.asus.com).

Perkembangan motherboard itu sendiri sedemikian pesatnya mengikuti perkembangan processor, memory, vga card, dan tentunya yang paling utama adalah chipset.
Apakah chipset itu? Chipset menurut wikipedia.org adalah sekumpulan chips (atau IC=Integrated Circuit) yang didesain untuk bekerja secara bersama-sama. Jika disesuaikan dengan sebuah blok diagram sederhana sebuah komputer maka chipset adalah pengembangan dari System Bus (yang berisi Bus Address, Bus Control, dan Bus Data). Chipset sendiri terkadang berjumlah 2 buah dan ada yang hanya 1 saja. Kebanyakan yang terdiri atas 2 buah disebut sebagai North Bridge (atau GMCH=Graphic Memory Controller Hub) yang letaknya diatas dan menghubungkan bagian yang sangat cepat (antara CPU-Memory-Display Adapter), sedangkan yang dibawah disebut South Bridge (atau ICH=Input/Output Controller Hub) adalah menghubungkan bagian-bagian yang lebih lambat.

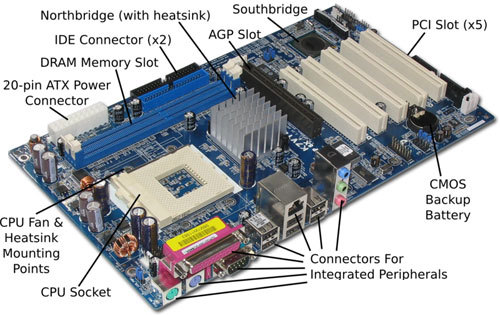

Komponen-komponen mainboard :
1. Chipset







Komponen pada motherboard yang satu ini kebanyakan terdiri atas dua buah chip, Northbrigde dan Southbrigde.

Fungsi utama chipset adalah mengatur aliran data antar komponen yang terpasang pada motherboard. Dua buah chipset yang biasanya ada pada motherboard sendiri mempunyai tugas yang berbeda satu dengan yang lain. Chip pada Northbrigde berfungsi untuk mengatur aliran data dari dan ke processor, bus AGP, dan memory utama sistem. Sementara chip yang Southbrigde mengatur aliran data dari peranti input output, bus PCI, interface harddisk, dan floppy, serta peranti eksternal lainnya. Berhubung chip Northbrigde lebih vital kerjanya daripada Southbrigde,tidak heran jika chip inilah yang dipasangi heatsink,fan, ataupun kombinasi heatsink dan fan oleh pabrik pembuatnya.
2. Slot AGP






Singkatan dari Accelerated Graphics Port. Fungsinya adalah menyalurkan data dari kartu graphis ke CPU tanpa harus melalui memory utama, dengan demikian proses pengolahan data grafis dapat di percepat. Kelebihan AGP lain adalah kemampuannya untuk mengeksekusi texture maps secara langsung dari memory utama.Datang dengan berbagai cita rasa, saat ini kebanyakan motherboard menyertakan AGP 4X yang bekerja pada frekuensi 266MHz. Untuk sekarang ini, port AGP ini baru digunakan untuk memasang kartu grafis yang notabene lebih cepat ketimbang memakai PCI. Akan tetapi, beberapa motherboard terbaru sudah menyertakan port AGP pro yang bisa dipasangi baik kartu grafis berbasis AGP 4X maupun yang berbasis AGP pro sendiri.

3. Socket Memory






Socket ini merupakan tempat untuk menempatkan memory pada motherboard. Socket memory memiliki bentuk yang berbeda untuk jenis memory yang berbeda pula. Kebanyakan motherboard memiliki slot sebanyak 3 sampai 4 buah, tergantung dari chipset yang digunakan. Untuk memory SDRAM, socket DIMM yang harus dimiliki adalah socket 168 pin. sementara untuk memory jenis DDR, socket yang dipasang adalah 184 pin.

4. Socket Processor






Socket ini merupakan tempat untuk menaruh processor. Kalau jaman dahulu, masih ada pilihan lain selain sistem socket yaitu sistem slot. Namun, era pentium III generasi kedua, tipe slot ini kemudian ditinggalkan lantaran ongkos produksinya yang lebih mahal ketimbang memakai socket. Untuk urusan socket processor ini, pilihlah motherboard dengan socket processor yang tepat. Socket 370 untuk processor untuk Intel Pentium III dan seleron, socket processor AMD Athlon dan Duron,serta socket 423/478 untuk processor Pentium4.

5. CMOS




Singkatan dari Complementary Metal Oxide Semiconductor. Dari bentuknya sudah kelihatan, ia merupakan komponen berbentuk IC (Intergrated Cirkuit) yang fungsinya menampung setting BIOS dan dapat menyimpan settingannya selama baterai yang mendaianya masih bagus.

6. Port Peranti Eksternal





Biasanya berada di posisi belakang motherboard. Fungsinya adalah sebagai sarana untuk memberi masukan (input) dan keluaran (output) pada sistem komputer. Motherboard generasi sekarang ini sudah menyertakan pula port USB untuk berhubungan dengan peripheral lain seperti printer, scanner, kamera digital, dan peripheral lain yang berbasis USB. Selain port USB, terkadang pada beberapa motherboard disertakan pula port Ethernet untuk masuk kedalam jaringan komputer. Tipe yang semacam ini memang ridak terlalu banyak, namun sangat membantu terutama digunakan pada perkantoran kecil atau warnet yang mempunyai anggaran minim.
7. Socket Catu Daya (Power Supply,Fan)
Fungsinya untuk menyuplai tenaga kepada semua komponen yangtersambung pada motherboard.






Bentuk-bentuk MotherBoard

MotherBoard adalah tempat bergantung bagi semua komponen komputer lainnya. Jika processor kita umpamakan sebagai otak atau bagian kepala pada manusia, maka MotherBoard bisa kita anggap sebagai tubuh, atau badan. Kamu pasti tahu apa itu fungsi tubuh atau badan, kamu manusia bukan? Yup. Aku yakin kamu pasti manusia.
Pada badan, body, atau tubuh itulah semua anggota badan lain terhubung. Dari kepala, tangan, sampai kaki, semuanya terhubung dan bersatu di tubuh. Coba bayangkan jika ada kepala tanpa tubuh. Atau kaki dan tangan, tanpa tubuh. Mengerikan bukan? Seperti kata pepatah.... Tubuh ku kukuh bersatu teguh... tubuh satu bulu seribu. Artinya? Aku sendiri kaga tau.
Begitu juga dengan arti MotherBoard bagi sebuah komputer. Tanpa motherboard, komponen-komponen lain tidak bisa berfungsi. Dan... seperti halnya tubuh manusia, motherboard juga ternyata ikut berovolusi. Dari komputer generasi pertama, hingga generasi yang ada saat ini, MotherBoard terus mengalami perubahan bentuk. Seiring perubahan bentuk, nama-namanya pun ikut berubah. Berikut ini sejarah perkembangan bentuk dan nama motherboard.

PC and XT

Motherboard pertama yang populer adalah motherboard yang didesign untuk PC pertama, yaitu original IBM PC yang di release pada Agustus 1981. Kemudian IBM mengeluarkan versi keduanya, yaitu XT, yang di release pada Maret 1983. Motherboad untuk IBM PC dan XT ini mempunyai bentuk dan ukuran yang sama.
Bedanya? XT memiliki jumlah slot expansion yang lebih banyak. Coba bandingkan dari kedua gambar dibawah ini. Gambar pertama (kiri) menunjukkan motherboard untuk Original IBM PC. Sedangkan gambar kedua (kanan), menunjukkan motherboard untuk XT.

Full-Size AT

Full-Size AT ini mendapatkan debut pertamanya saat IBM memperkenalkan PC-AT (Advanced Technology) pada Agustus 1984. Motherboard ini di design untuk memenuhi kebutuhan processor 16 bit-286 dari Intel, yang membutuhkan lebih banyak ruang dari yang bisa disediakan oleh motherboard pendahulunya, XT. Coba perhatikan gambar dibawah ini.

Baby-AT

IBM adalah produsen komputer pertama, yang menggunakan board terkecil. Yaitu saat IBM memperkenalkan XT-286 pada September 1986. Namun sayangnya, penggunaan nama "XT" ini rupanya membuat orang jadi bingung. Orang-orang mengira bahwa board XT-286 itu masih menggunakan teknologi yang sama dengan dengan board yang dibuat pada 1981 (IBM-XT). Dan hal itu berakitbat buruk bagi penjualan XT-286.
Dan pada saat yang sama, perusahaan lain juga sedang mengembangkan board seukuran XT namun untuk kelas AT. Dan mereka berpikir, daripada memberi nama board tersebut dengan nama XT-size yang akhirnya juga akan membingungkan banyak orang, mereka akhirnya memutuskan untuk memberinya nama Baby-AT. Nama ini dipilih agar orang mengerti bahwa board tersebut telah menggunakan teknologi AT, namun menggunakan ukuran yang lebih kecil.
Dan pada dasarnya, Baby-AT ini mempunyai ukuran dan design yang sama dengan IBM XT. Bedanya terletak pada layout dari penempatan lubang untuk mur atau baut yang disesuaikan dengan gaya dari casing AT. Motherboard ini juga mempunyai tempat yang spesifik untuk keyboard, dan slot connector yang pas dengan lubang pada casing. Untuk lebih jelasnya, coba perhatikan gambar dibawah ini.

Baby-AT ini bisa digunakan untuk menggantikan system yang menggunakan motherboard full-size AT. Baby-AT juga bisa fit dengan beberapa jenis design casing. Karena flexibilitasnya inilah, yang membuat Baby-AT sangat populer, dan terus digunakan dari tahun 1983 hingga awal tahun 1996.

LPX

Motherboard LPX dan mini-LPX ini secara original di kembangkan oleh Western Digital, tepatnya tahun 1987. Walau akhirnya Western Digital tidak lagi memproduksi motherboard, namun design asli dari LPX ini telah banyak ditiru dan terus diproduksi oleh pabrik pembuat motherboard lainnya.
Namun, akibat dari tidak adanya design spesifik untuk riser card, hingga menyebabkan tidak adanya standarisasi dan kesamaan dari masing-masing pabrik dalam hal porsi penggunaan dari bus riser card ini. Dan itu menyulitkan bagi user untuk memperbaiki, mengupgrade, atau mengganti system yang menggunakan board jenis ini.




Fungsi Motherboard dan Perkembangan Motherboard

Fungsi Motherboard dan Perkembangan Motherboard :: itulah yang akan kita bahas pada postingan kali ini, namun buat yang belum mengetahui apa itu Motherboard silahkan lihat pada postingan postingan sebelumnya yaituPengertian Motherboard. Ok, jika sudah, yuk kita lanjutkan pembahasan mengenai Fungsi Motherboard dan Perkembangan Motherboard.


Fungsi Motherboard

Fungsi Motherboard sebagai tempat untuk meletakkan komponen – komponen komputer serta mengatur kerja dari semua komponen – komponen yang terpasang pada motherboard itu senditi. diantaranya mengatur pemberian daya listrik pada setiap komponen komputer. semua lalu lintas data juga diatur oleh motherboard, mulai dari alat peyimpanan data seperti harddisk dan CD-ROM, input (keyboard, mouse, scanner), serta output (printer).
Fungsi Motherboard dan Perkembangan Motherboard

Perkembangan Motherboard

perkembangan motherboard – pasar prosesor PC didominasi oleh intel diakhir 1980-an sampai dekade 1990-an. Ada beberapa perusahaan prosesor untuk komputer, namun pengaruh mereka tidak ada apa-apanya jika dibandingkan dengan Intel. Lagian kebanyakan prosesor yang mereka buat masih menggunakan desain x86 buatan Intel juga.

Pada akhir tahun 1990an serta diawal tahun 2000an,  Pasar prosesor tak lagi didominasi oleh Intel, karena pesaing mereka semakin menggila, seperti AMD, telah mengeluarkan prosesor K6-2 serta Athlon dan mampu bersaing dengan buatan Intel.
Serta di tahun itu pula sebuah industri penghasil chipset asal Taiwan, VIA Technologies, juga telah mampu membuat chipset yang berkualitas serta berharga murah. Para produsen motherboard tidak lagi tergantung pada Intel untuk merancang serta membuat motherboard mereka, sehingga perkembangan teknologi serta desain motherboard mengalami peningkatan yang sangat pesat.
Selain itu, demam overclocking juga ikut serta dalam perkembangan motherboard. Para produsen Motherboard berlumba-lomba mengeluarkan Moterboard yg dirancang agar bisa dioverclock, dan sistem tetap stabil. Untuk motherboard yang tidak bisa dioverclock bisa dibilang sudah tidak laku lagi di pasaran.
Nah saya kira cukup untuk Fungsi Motherboard dan Perkembangan Motherboard, semoga dengan penjelasan singkat di atas, anda sudah tahu Fungsi Motherboard dan Perkembangan Motherboard. Jika ada kesalahan atau ada yang perlu ditambahkan. silahkan di koreksi melalui kotak komentar di bawah ini. Cukup sekian dulu postingan mengenai Fungsi Motherboard dan Perkembangan Motherboard ini, Semoga Bermanfaat. Terima Kasih
